Что такое НКУ: особенности, виды и состав

Аббревиатура НКУ имеет расшифровку - низковольтное комплектное устройство. Это, по сути, оборудование специального назначения и представляет из себя ряд шкафов из металла имеющее орган управления, защиты и настройки сетей электрофикации. Его задача – распределение электричества для контролирования напряжения, работы разных устройств и приборов, в том числе освещения и системы охраны. Порой НКУ дополнительно снабжают приборами для измерения и сигнализацией.

Особенности и конструкция НКУ

НКУ – это комплекс, контролирующий процесс получения, распределения и учета электроэнергии. Кроме этого в его задачи входит обеспечение безопасности и защиты силовых связей, в том числе оборудования смежного характера от скачка напряжения в линии.

 Имеются НКУ узкоспециализированного и общего предназначения. Специализированные установки снабжены возможностью управления системами автоматизации. Примером может быть наличие щитов автоматического управления. Применяться НКУ может в сети постоянного напряжения и переменного с током в 1 тыс. Вольт. НКУ могут иметь различные конструктивные особенности, конфигурация зависит от условий и задачи применения устройства. Опираясь на это выделяют следующие типы комплектации:

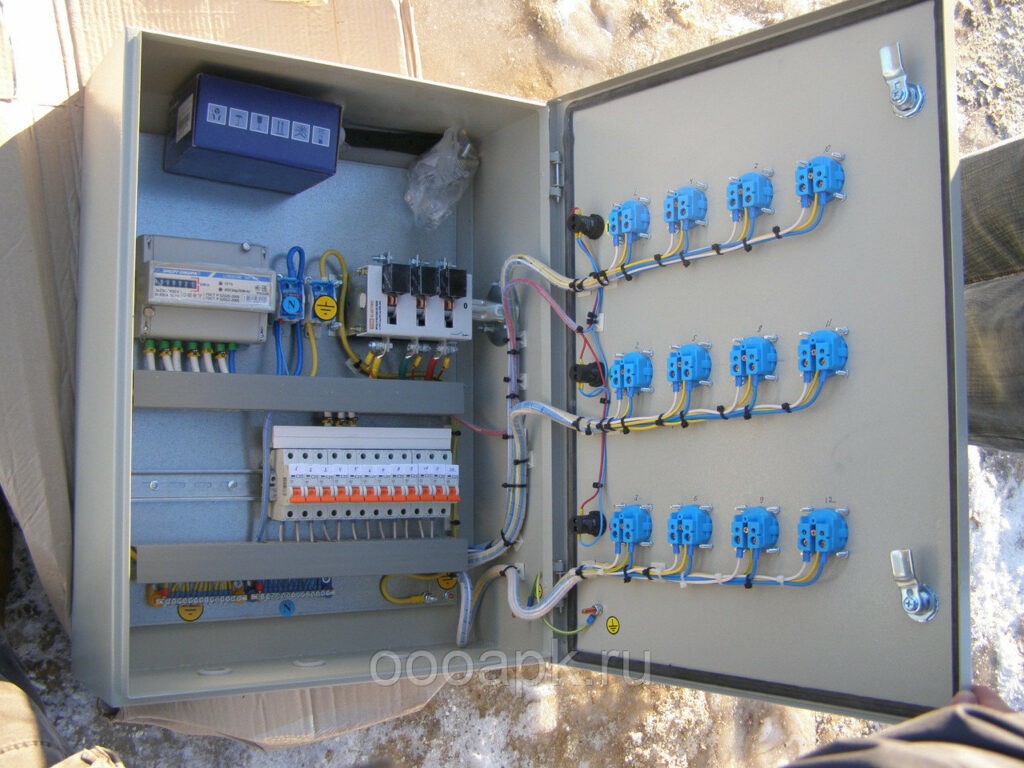

Шкаф – обеспечивает доступность системы распределения через дверь. Эта конструкция изготавливается из металла по принципу каркаса, либо бескаркасной методикой. Шкаф устанавливается на пол, на ножки или специальную платформу.

Щит – снабжен створкой небольшого размера и закрывается специальным механизмом. Щит имеет компактный размер и изготовлен из металла, он устанавливается на стенке либо специальной платформе – инсталяции.

Блок – этот тип шкафа применяется довольно часто. Монтируется это оборудование с укреплением, что делает его монументальным и не дает возможность передвигать блок. Система управления размещается на передней панели и представляет собой совокупность кнопок, рубильников. Система дает возможность иметь доступ к инструментам управления и иным системам.

Ящик – распространенный вид подвесного щита с большим внутренним объемом. Есть модификации ящиков, в которых «пульт» управления выносная и располагается на дверце.

НКУ – неотъемлемый элемент установки на предприятиях производственного типа, таких как фабрика, в том числе и зданиях торговых центров, развлекательных центров и т.п.

Основные виды НКУ

Классификация НКУ зависит от тех задач, которые они выполняют:

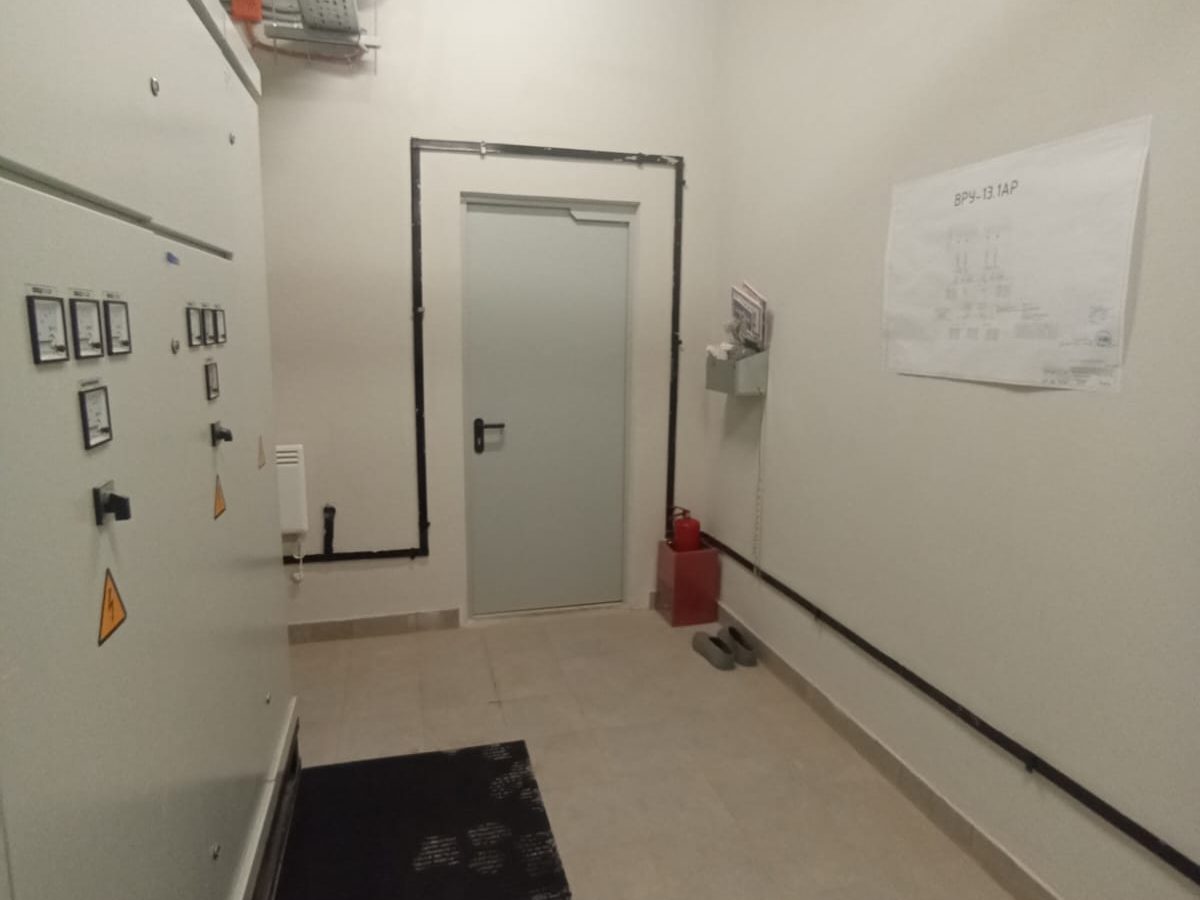

Вводно-распределительные. Данные установки применяются для подачи электричества в объект и первостепенного разделения между системами и установками основного назначения.

Основной щит устанавливается после трансформатора и его основная задача – это распределение электричества в крупных объектах.

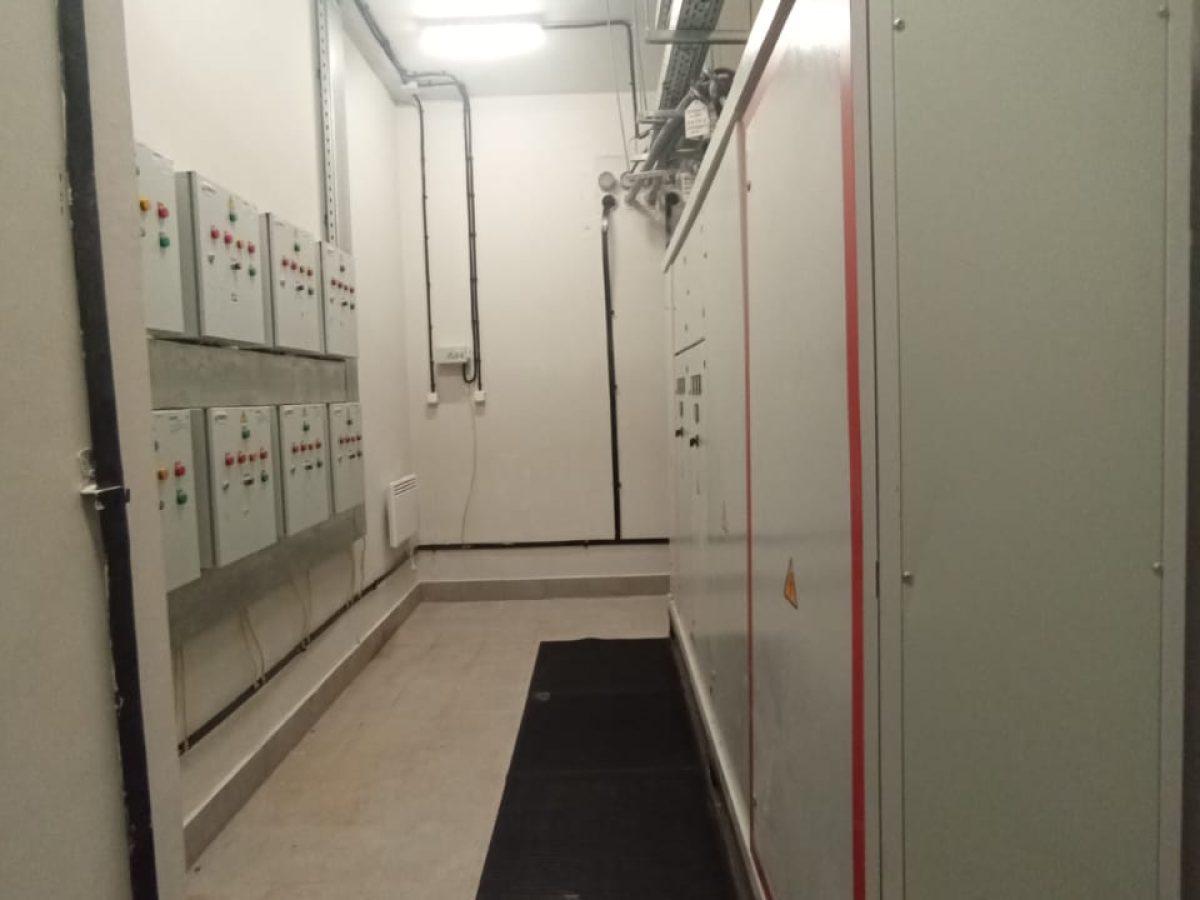

Щит распределительного типа. Задача его – учет и перераспределение электричества на объекта. При помощи этого щита происходит контроль входящей электроэнергии и ее учет. Такие щиты являются системой и «подчиняются» основному НКУ.

Резервные автоматические щиты. Выполняемая задача такими щитами – это перенаправление электричества между двумя источниками. Эти НКУ обеспечивают бесперебойное снабжение электричеством одной или нескольких систем.

Щиты автоматического управления. Обеспечивают защиту оборудования от скачков напряжения и короткого замыкания, перегрузки электросети, контролирует функционирование оборудования разного типа т технологического до промышленного назначения.

Многие из перечисленных НКУ встречаются на таких объектах, как торговый и развлекательные центры, больницы, многоквартирных зданиях и офисных центрах.

Из чего состоит НКУ

НКУ – не является простым металлическим корпусом с кучей проводов. Устройство готово для защиты безопасной и бесперебойной работы электросети, а так же контроля ее работы. В НКУ есть основной элемент - это вводно-распределительное устройство или ВРУ.

Корпус из металла – основа НКУ, на него монтируют важные элементы установки в виде проводов, систем управления и контроля. Корпус представляет из себя обшитый каркас с пластинами – элементами крепежа, а так же стойки и т.п. Металл, который используется для изготовления каркаса, это сталь, алюминий и различного рода сплавов. При финишной отделке корпус покрывают специфической краской, она снижает воздействия электрического тока.

Вводные детали. К этой составляющей НКУ относятся управляющая электроника, разделители, предохранители, трансформаторы и т.п. В некоторых моделях устройства предусмотрено наличие блока АВР, он перераспределяет электричество с одного источника на другой в случае необходимости и часто работает автономно.

Устройство для электрораспределения представлено коммутационными аппаратами. В оборудование так же установлены аппараты, защищающие от сверхтока, скачков напряжения и замыкания в сети. Под классификацию распределительных устройств относятся УЗО, рубильники и контакторы.

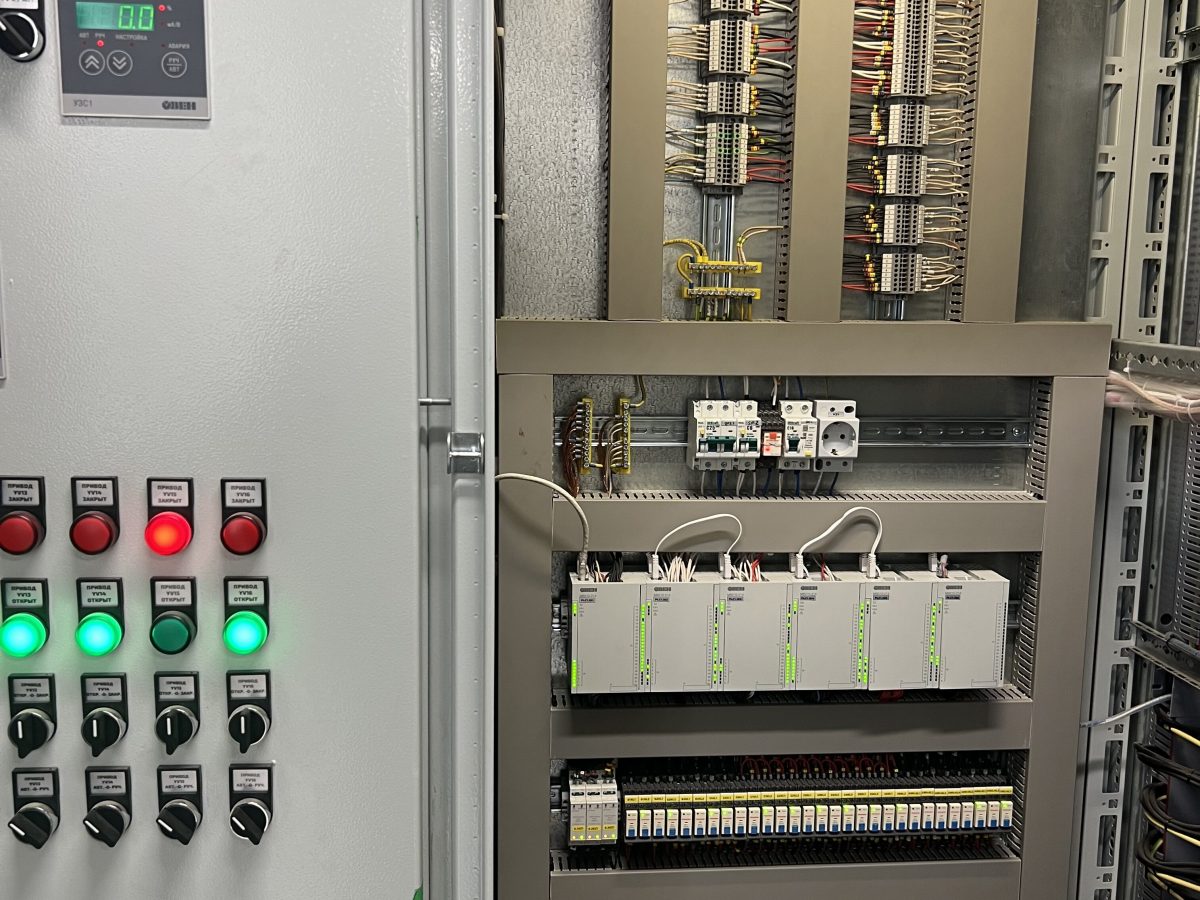

Управляющие детали НКУ находятся на лицевой ее части и вынесены отдельным блоком, в большинстве случаев для удобства оперативного доступа оператора. Ими снабжены устройства, которые контролируют работу определенной системы либо оборудования на объекте, например, система отопления, обогрева воздуха и освещения. Этими деталями являются рубильники, клавишу аварийной остановки/управления оборудования.

Измеряющие приборы, которые применяются для учета потребляемого электричества, его напряжения и силы. Примерами таких элементов НКУ служат амперметр, вольтметр, частотомер, анемометр, датчики температуры и влажности. Эти детали и аппараты так же относят к группе вводно-распределительных элементов НКУ.

Сигнализационные элементы оповещения и информирования в НКУ информируют оператора о текущем состояние сети, при возникновение нештатной ситуации оповещение происходит путем светового или звукового сигнала. Сигнализирующие элементы находятся на лицевой части двери для лучшего визуального контроля.

НКУ – комплекс систем необходимый для полноценной зашиты объекта и его электросеть от скачков напряжения, перегрузки системы, выхода из строя того или иного элемента питания.
